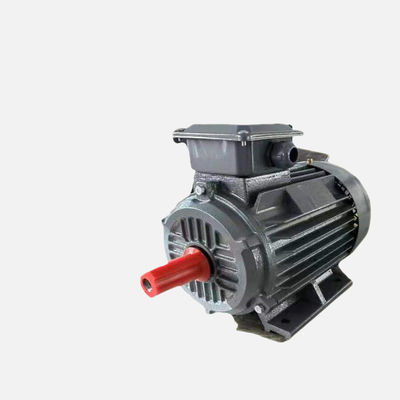

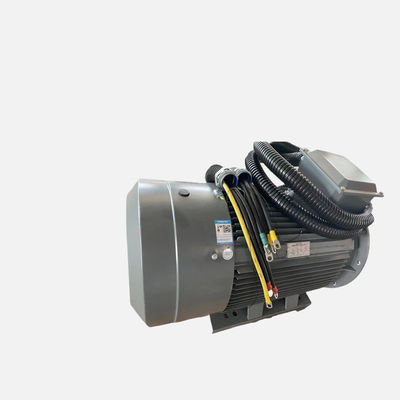

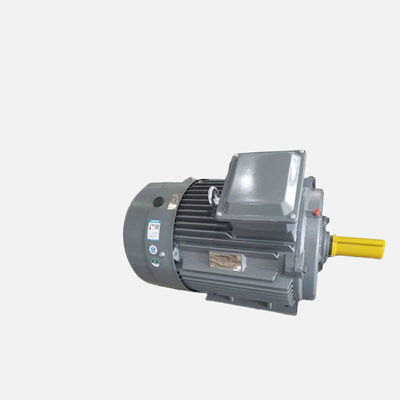

Motor síncrono de baja tensión con imán permanente (PMSM) Serie HCP (3000r)
Lugar de origen | China. |
---|---|
Nombre de la marca | HC |
Certificación | CCC CE |
Número de modelo | Se aplicará el método de evaluación de la calidad de los productos. |
Cantidad de orden mínima | 10 PCS |
Precio | negotiable |
Detalles de empaquetado | Por el cartón del aire de /By de la plataforma del mar/por el empaquetado expreso |
Tiempo de entrega | 25 días |
Condiciones de pago | L/C, T/T |
Capacidad de la fuente | 30K PCS/Month |

Póngase en contacto conmigo para muestras y cupones gratis.
WhatsApp:0086 18588475571
¿Qué quieres decir?: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xTipo de producto | Motor eléctrico sin cepillo | Industria de las aplicaciones | Petroquímico, explotación minera, energía eléctrica |
---|---|---|---|
Aplicación | Molino, fans, bombas, compresores, extrusores, máquinas de la correa | Modelos | Serie de la conversión de frecuencia del imán permanente de HCP |
Clase de protección | Se aplicarán las siguientes medidas: | Nivel de aislamiento | F: el precio |
Potencia nominal | 1.1~11KW | Velocidad nominal | 750r~3000r |
Voltagem nominal | 380 (V) o hecho por encargo | ||
Resaltar | Magnéticos permanentes de motor de minería,Magnético permanente con motor de corriente alterna de 3000 rpm,Magnético del rotor del motor IP55 |
Motor síncrono de baja tensión con imán permanente (PMSM) serie HCP (~11KW)
Descripción
La fábrica es un socio estratégico del Instituto de Equipo de Control Electromecánico de Precisión de Beijing bajo China Aerospace Science and Technology Corporation.
La fábrica se ha combinado con la producción, la educación y la investigación de China Aerospace, el Instituto de Ingeniería Eléctrica de la Academia de Ciencias de China y otras unidades relacionadas,y confía plenamente en las fuertes capacidades de investigación y desarrollo de equipos de China Aerospace para garantizar el excelente rendimiento de los productos., de calidad estable y fiable.
1. Material
El enrollamiento del estator de esta serie de productos adopta una bobina de cobre puro de alta calidad, y el rotor adopta un imán permanente de tierras raras NdFeB sinterizado, selección de material de alto nivel,y larga vida útil del producto;
2Diseño
diseño de estructura del motor ultraligero, ultra delgado y compacto, alta densidad de potencia (24nm/kg, 5,8kw/kg), pequeño tamaño, mayor eficiencia y mayor rango de funcionamiento económico,con un efecto de ahorro de energía significativo;
3Proceso
El esqueleto del estator adopta el material PEEK con alta resistencia y altas características de aislamiento, el material epoxi de llenado y envasado, que adopta una alta resistencia y alta conductividad térmica,relleno y sellado para resolver las necesidades de fijación y refrigeración, el núcleo de hierro adopta una alta permeabilidad magnética y material de aleación amorfa de baja pérdida, el enrollamiento adopta moldeo centralizado en espiral, enrollamiento en varias etapas, material SMC y fijación de imán permanente,y adopta el proceso de calzado de palo magnético y la tecnología de protección de desmagnetismo para garantizar la estabilidad y fiabilidad del producto.
Desempeño
Para los parámetros específicos de esta serie de productos, consulte el cuadro siguiente:
Modelo de motor | Potencia nominal | Corriente nominal | Velocidad nominal | Eficiencia | Factor de potencia | Torque de retención | Corriente de parada | Torque de extracción | Peso |
KW | El valor de las emisiones de CO2 | r/min | ¡% | COSØ | N.M. | A. No | N.M. | En kg | |
HCP90S-2 | 1.5 | 2.8 | 3000 | 88 | ≥ 095 | 3.1 | 7 | 2 | 23 |
HCP90L-2 y sus derivados | 2.2 | 4 | 3000 | 89.7 | ≥ 095 | 3.1 | 7 | 2 | 26.5 |
HCP100L-2: el número de unidades | 3 | 5.4 | 3000 | 89.7 | ≥ 095 | 3.1 | 7.5 | 2 | 34 |
HCP112M-2: las condiciones de los productos | 4 | 7.2 | 3000 | 90.7 | ≥ 095 | 3.1 | 7.5 | 2 | 41 |
HCP132S-2 | 5.5 | 9.8 | 3000 | 92 | ≥ 095 | 3.1 | 7.5 | 2 | 60 |
HCP132M-2 y sus derivados | 7.5 | 13.2 | 3000 | 92.5 | ≥ 095 | 3.1 | 7.5 | 2 | 63 |
HCP160M-2: el número de unidades | 11 | 19.3 | 3000 | 93.5 | ≥ 095 | 3 | 7.5 | 2 | 109 |
HCP160L-2: las condiciones de los productos | 15 | 26 | 3000 | 93.8 | ≥ 095 | 3 | 7.5 | 2 | 119 |
HCP180M-2: el número de unidades | 22 | 38 | 3000 | 94.7 | ≥ 095 | 3 | 7.5 | 1.8 | 173 |
HCP180M-2: el número de unidades | 30 | 51.3 | 3000 | 95 | ≥ 095 | 3 | 7.5 | 1.8 | 186 |
HCP180L-2: el número de unidades | 37 | 63.8 | 3000 | 95.3 | ≥ 095 | 3 | 7.5 | 1.8 | 218 |
HCP200L-2: las condiciones de los vehículos | 30 | 51.3 | 3000 | 95 | ≥ 095 | 3 | 7.5 | 1.8 | 225 |
HCP200L-2: las condiciones de los vehículos | 37 | 63.5 | 3000 | 95.2 | ≥ 095 | 3 | 7.5 | 1.8 | 245 |
HCP200L-2: las condiciones de los vehículos | 45 | 76.5 | 3000 | 95.6 | ≥ 095 | 3 | 7.5 | 1.8 | 265 |
HCP225S-2: las condiciones de los productos | 45 | 76.5 | 3000 | 95.6 | ≥ 095 | 3 | 7.5 | 1.8 | 306 |
HCP225M-2 y sus componentes | 55 | 94 | 3000 | 95.8 | ≥ 095 | 3 | 7.5 | 1.8 | 340 |
HCP250M-2 y sus componentes | 55 | 94 | 3000 | 95.8 | ≥ 095 | 3 | 7.5 | 1.8 | 385 |
HCP280S-2: el número de unidades | 75 | 128 | 3000 | 96 | ≥ 095 | 3 | 7.5 | 1.8 | 518 |
HCP280M-2 y sus componentes | 90 | 153.3 | 3000 | 96.1 | ≥ 095 | 3 | 7.5 | 1.8 | 550 |
HCP315S-2 | 110 | 187.3 | 3000 | 96.2 | ≥ 095 | 2.9 | 7.1 | 1.8 | 932 |
HCP315M-2 y sus derivados | 132 | 225 | 3000 | 96.2 | ≥ 095 | 2.9 | 7.1 | 1.6 | 982 |
HCP315L-2: las condiciones de los productos | 160 | 272 | 3000 | 96.5 | ≥ 095 | 2.9 | 7.1 | 1.6 | 1100 |
HCP315L-2: las condiciones de los productos | 180 | 306 | 3000 | 96.5 | ≥ 095 | 2.9 | 7.1 | 1.6 | 1180 |
HCP315L-2: las condiciones de los productos | 200 | 340 | 3000 | 96.6 | ≥ 095 | 2.9 | 7.1 | 1.6 | 1280 |
HCP355M-2 y sus derivados | 250 | 426 | 3000 | 96.8 | ≥ 095 | 2.9 | 7.1 | 1.6 | 1720 |
HCP355L-2 y sus derivados | 315 | 533 | 3000 | 96.8 | ≥ 095 | 2.9 | 7.1 | 1.6 | 1980 |
Modelo de motor | Potencia nominal | Corriente nominal | Velocidad nominal | Eficiencia | Factor de potencia | Torque de retención | Corriente de parada | Torque de extracción | Peso |
KW | El valor de las emisiones de CO2 | r/min | ¡% | COSØ | N.M. | A. No | N.M. | En kg | |
HCP90S-4 y HCP90S-4 | 1.1 | 2.05 | 1500 | 88 | ≥ 095 | 3.1 | 7 | 2 | 23 |
HCP90L-4 y sus derivados | 1.5 | 2.78 | 1500 | 88.5 | ≥ 095 | 3.1 | 7 | 2 | 27.5 |
HCP100L-4: las condiciones de los productos | 2.2 | 3.98 | 1500 | 90.2 | ≥ 095 | 3.1 | 7.0 | 2 | 35 |
HCP100L-4: las condiciones de los productos | 3.0 | 5.4 | 1500 | 90.7 | ≥ 095 | 3.1 | 7.0 | 2 | 40 |
HCP112M-4: las condiciones de los productos | 4.0 | 7.2 | 1500 | 91 | ≥ 095 | 3.1 | 7.0 | 2 | 45 |
HCP132S-4 y sus derivados | 5.5 | 9.7 | 1500 | 92.6 | ≥ 095 | 3.1 | 7.0 | 2 | 63 |
HCP132M-4 y sus derivados | 7.5 | 13.2 | 1500 | 93.0 | ≥ 095 | 3 | 7.0 | 2 | 75 |
HCP160M-4: el número de unidades | 11.0 | 19.3 | 1500 | 94.0 | ≥ 095 | 3 | 7.5 | 2 | 115 |
HCP160L-4: el número de unidades | 15.0 | 26 | 1500 | 94.3 | ≥ 095 | 3 | 7.5 | 1.8 | 135 |
HCP180M-4: las pruebas de seguridad | 18.5 | 32 | 1500 | 95 | ≥ 095 | 3 | 7.5 | 1.8 | 172 |
HCP180L-4: las condiciones de los productos | 22.0 | 38 | 1500 | 95.2 | ≥ 095 | 3 | 7.5 | 1.8 | 185 |
HCP200L-4: las condiciones de los productos | 30.0 | 51.6 | 1500 | 95 | ≥ 095 | 3 | 7.2 | 1.8 | 235 |
HCP225S-4: las condiciones de los productos | 37.0 | 63.5 | 1500 | 95.8 | ≥ 095 | 3 | 7.2 | 1.8 | 300 |
HCP225M-4: las condiciones de los productos | 45.0 | 77 | 1500 | 96.1 | ≥ 095 | 3 | 7.2 | 1.8 | 330 |
HCP250M-4: las pruebas de seguridad | 55.0 | 94 | 1500 | 96.3 | ≥ 095 | 3 | 7.2 | 1.8 | 410 |
HCP250M-4: las pruebas de seguridad | 75.0 | 128 | 1500 | 96.5 | ≥ 095 | 3 | 7.2 | 1.8 | 438 |
HCP280S-4: las condiciones de los productos | 75.0 | 128 | 1500 | 96.5 | ≥ 095 | 3 | 7.2 | 1.8 | 518 |
HCP280M-4: las condiciones de los productos | 90.0 | 153 | 1500 | 97 | ≥ 095 | 3 | 7.2 | 1.8 | 608 |
HCP280M-4: las condiciones de los productos | 110.0 | 187.2 | 1500 | 96.7 | ≥ 095 | 3 | 7.2 | 1.8 | 650 |
HCP280M-4: las condiciones de los productos | 132.0 | 223 | 1500 | 96.8 | ≥ 095 | 2.9 | 7.2 | 1.8 | 370 |
HCP315S-4: las condiciones de los productos | 110.0 | 187.2 | 1500 | 96.7 | ≥ 095 | 2.9 | 6.9 | 1.6 | 935 |
HCP315L-4: las condiciones de los productos | 160.0 | 272 | 1500 | 96.8 | ≥ 095 | 2.9 | 6.9 | 1.6 | 1100 |
HCP315L-4: las condiciones de los productos | 200.0 | 340 | 1500 | 96.9 | ≥ 095 | 2.9 | 6.9 | 1.6 | 1350 |
HCP355M-4 y sus derivados | 250.0 | 423 | 1500 | 97.0 | ≥ 095 | 2.9 | 6.9 | 1.6 | 1900 |
HCP355L-4 y sus derivados | 355.0 | 602 | 1500 | 97.1 | ≥ 095 | 2.9 | 6.9 | 1.6 | 2100 |
HCP355L-4 y sus derivados | 400.0 | 678 | 1500 | 97.1 | ≥ 095 | 2.9 | 6.9 | 1.6 | 2300 |
Modelo de motor | Potencia nominal | Corriente nominal | Velocidad nominal | Eficiencia | Factor de potencia | Torque de retención | Corriente de parada | Torque de extracción | Peso |
KW | El valor de las emisiones de CO2 | r/min | ¡% | COSØ | N.M. | A. No | N.M. | En kg | |
HCP90S-6: el número de unidades de producción | 0.75 | 1.4 | 1000 | 87.2 | ≥ 095 | 3.1 | 5.5 | 2 | 24 |
HCP90L-6 y HCP90L-6 | 1.1 | 2.03 | 1000 | 88.7 | ≥ 095 | 3.1 | 5.5 | 2 | 26 |
HCP100L-6: las condiciones de los productos | 1.5 | 2.73 | 1000 | 89.8 | ≥ 095 | 3.1 | 6.5 | 2 | 35 |
HCP112M-6: las condiciones de los productos | 2.2 | 3.97 | 1000 | 91 | ≥ 095 | 3.1 | 6.5 | 2 | 40 |
HCP132S-6 y sus derivados | 3 | 5.37 | 1000 | 92 | ≥ 095 | 3.1 | 6.5 | 2 | 60 |
HCP132M-6 y sus derivados | 4 | 7.08 | 1000 | 92.8 | ≥ 095 | 3.1 | 6.5 | 2 | 75 |
HCP132M-6 y sus derivados | 5.5 | 9.68 | 1000 | 93.5 | ≥ 095 | 3.1 | 6.5 | 2 | 78 |
HCP160M-6: las condiciones de los productos | 7.5 | 13 | 1000 | 94.2 | ≥ 095 | 3 | 6.5 | 2 | 110 |
Se aplicará el procedimiento siguiente: | 11 | 19 | 1000 | 94.7 | ≥ 095 | 3 | 6.5 | 2 | 135 |
HCP180L-6: las condiciones de los productos | 15 | 25.8 | 1000 | 95.1 | ≥ 095 | 3 | 7 | 2 | 175 |
Se aplicará el procedimiento siguiente: | 18.5 | 31.8 | 1000 | 95.5 | ≥ 095 | 3 | 7 | 1.8 | 220 |
Se aplicará el procedimiento siguiente: | 22 | 37.8 | 1000 | 95.8 | ≥ 095 | 3 | 7 | 1.8 | 230 |
HCP225M-6: las condiciones de los productos | 30 | 51.3 | 1000 | 96.2 | ≥ 095 | 2.9 | 7 | 1.8 | 280 |
HCP250M-6: las pruebas de seguridad | 37 | 63.2 | 1000 | 96.3 | ≥ 095 | 2.9 | 7 | 1.8 | 380 |
HCP280S-6: las condiciones de los productos | 45 | 76.8 | 1000 | 96.4 | ≥ 095 | 2.9 | 7 | 1.8 | 480 |
HCP280M-6: las condiciones de los productos | 55 | 93.8 | 1000 | 96.5 | ≥ 095 | 2.9 | 7 | 1.8 | 550 |
Se aplicará el procedimiento siguiente: | 75 | 128 | 1000 | 96.5 | ≥ 095 | 2.8 | 6.7 | 1.6 | 870 |
Se aplicará el procedimiento siguiente: | 90 | 153 | 1000 | 96.5 | ≥ 095 | 2.8 | 6.7 | 1.6 | 950 |
HCP315L-6: las condiciones de los productos | 110 | 187 | 1000 | 96.6 | ≥ 095 | 2.8 | 6.7 | 1.6 | 1130 |
HCP315L-6: las condiciones de los productos | 132 | 223 | 1000 | 96.6 | ≥ 095 | 2.8 | 6.7 | 1.6 | 1190 |
HCP355M-6 y sus derivados | 160 | 263 | 1000 | 96.6 | ≥ 095 | 2.8 | 6.7 | 1.6 | 1720 |
HCP355M-6 y sus derivados | 200 | 340 | 1000 | 96.7 | ≥ 095 | 2.8 | 6.7 | 1.6 | 1900 |
HCP355L-6: las condiciones de los productos | 250 | 425 | 1000 | 96.7 | ≥ 095 | 2.8 | 6.7 | 1.6 | 2000 |
HCP355L-6: las condiciones de los productos | 315 | 536 | 1000 | 96.7 | ≥ 095 | 2.8 | 6.7 | 1.6 | 2200 |
HCP355L-6: las condiciones de los productos | 375 | 637 | 1000 | 96.7 | ≥ 095 | 2.8 | 6.7 | 1.6 | 2300 |
HCP355L-6: las condiciones de los productos | 400 | 680 | 1000 | 96.7 | ≥ 095 | 2.8 | 6.7 | 1.6 | 2450 |
Modelo de motor | Potencia nominal | Corriente nominal | Velocidad nominal | Eficiencia | Factor de potencia | Torque de retención | Corriente de parada | Torque de extracción | Peso |
KW | El valor de las emisiones de CO2 | r/min | ¡% | COSØ | N.M. | A. No | N.M. | En kg | |
HCP112M-8: las condiciones de los productos | 1.5 | 2.74 | 750 | 90 | ≥ 095 | 3.1 | 6 | 2 | 43 |
HCP132S-8: las condiciones de los productos | 2.2 | 4 | 750 | 90.4 | ≥ 095 | 3.1 | 6 | 2 | 60 |
HCP132M-8 y sus derivados | 3 | 5.3 | 750 | 91.5 | ≥ 095 | 3.1 | 6 | 2 | 75 |
HCP160M-8: las pruebas de seguridad | 4 | 7.1 | 750 | 92.3 | ≥ 095 | 3.1 | 6 | 2 | 102 |
HCP160M-8: las pruebas de seguridad | 5.5 | 9.7 | 750 | 93.1 | ≥ 095 | 3.1 | 6 | 2 | 110 |
Se aplicará el procedimiento siguiente: | 7.5 | 13.2 | 750 | 93.7 | ≥ 095 | 3.1 | 6 | 2 | 131 |
HCP180M-8 y HCP180M-8 | 11 | 19.2 | 750 | 94.2 | ≥ 095 | 3 | 6.6 | 2 | 175 |
HCP200L-8: las condiciones de los vehículos | 15 | 26 | 750 | 94.7 | ≥ 095 | 3 | 6.6 | 2 | 235 |
HCP225S-8 y HCP225S-8 | 18.5 | 32 | 750 | 95.1 | ≥ 095 | 3 | 6.6 | 1.8 | 280 |
HCP225M-8 y HCP225M-8 | 22 | 38 | 750 | 95.4 | ≥ 095 | 3 | 6.6 | 1.8 | 300 |
HCP250M-8: las pruebas de seguridad | 30 | 51.5 | 750 | 95.6 | ≥ 095 | 2.9 | 6.6 | 1.8 | 380 |
Se aplicará el procedimiento siguiente: | 37 | 63.5 | 750 | 95.8 | ≥ 095 | 2.9 | 6.6 | 1.8 | 480 |
HCP280M-8: las condiciones de los productos | 45 | 77 | 750 | 95.8 | ≥ 095 | 2.9 | 6.6 | 1.8 | 560 |
Se aplicará el procedimiento siguiente: | 55 | 94.5 | 750 | 95.9 | ≥ 095 | 2.8 | 6.4 | 1.6 | 920 |
HCP315M-8: las condiciones de los productos | 75 | 128.5 | 750 | 96 | ≥ 095 | 2.8 | 6.4 | 1.6 | 990 |
Se aplicará el procedimiento siguiente: | 90 | 153 | 750 | 96 | ≥ 095 | 2.8 | 6.4 | 1.6 | 1083 |
Se aplicará el procedimiento siguiente: | 110 | 188 | 750 | 96 | ≥ 095 | 2.8 | 6.4 | 1.6 | 1180 |
Se aplicará el procedimiento siguiente: | 132 | 226 | 750 | 96.1 | ≥ 095 | 2.8 | 6.4 | 1.6 | 1250 |
HCP355M-8 y HCP355M-8 | 160 | 275 | 750 | 96.1 | ≥ 095 | 2.8 | 6.4 | 1.6 | 1910 |
HCP355M-8 y HCP355M-8 | 180 | 308 | 750 | 96.1 | ≥ 095 | 2.8 | 6.4 | 1.6 | 2020 |
HCP355L-8: las condiciones de los productos | 200 | 343 | 750 | 96.1 | ≥ 095 | 2.8 | 6.4 | 1.6 | 2080 |
HCP355L-8: las condiciones de los productos | 250 | 428 | 750 | 96.1 | ≥ 095 | 2.8 | 6.4 | 1.6 | 2150 |
HCP355L-8: las condiciones de los productos | 280 | 480 | 750 | 96.1 | ≥ 095 | 2.8 | 6.4 | 1.6 | 2230 |
HCP355L-8: las condiciones de los productos | 315 | 540 | 750 | 96.1 | ≥ 095 | 2.8 | 6.4 | 1.6 | 2300 |
